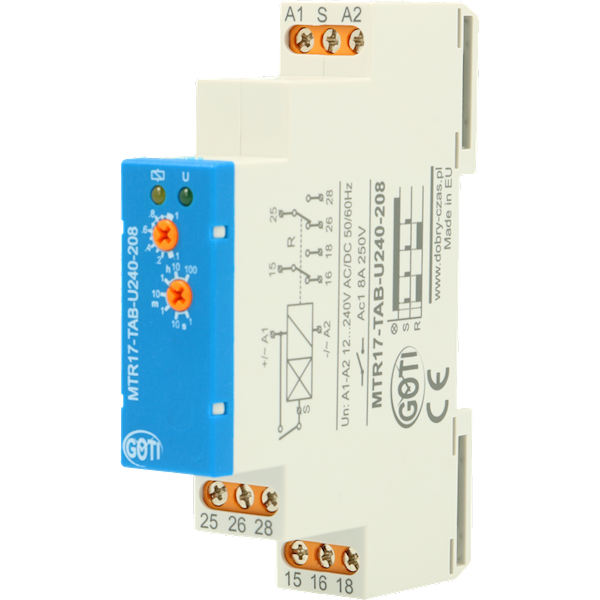

Przekaźnik czasowy MTR17-TAB-U240-208

Opis:

Charakterystyka:

Przekaźnik czasowy MTR17-C07-U240-208 przeznaczony jest do zastosowań w układach automatyki i sterowania w układach wentylacji, ogrzewania, oświetlenia oraz napędach elektrycznych. Uniwersalny zasilacz pozwala na podłączenie układu do dowolnego źródła zasilania AC lub DC o napięciu od 9,6V do 264V. Na wyjściu znajduje się styk 2NO/NC (2P - przełączany) o obciążalności 2x8A. Stan pracy przekaźnika oraz informacja o odmierzaniu czasu wskazywana jest przy pomocy dwóch diod LED. Jest to przekaźnik 7 funkcyjny. Przekaźnik realizuje jedną z poniższych funkcje w zależności od ustawienia przełącznika wyboru trybu pracy.

	Opóźnione zadziałanie z funkcją zatrzymania (TAS) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe załączony. Aktywacja styku S w trakcie odmierzania czasu powoduje jego zatrzymanie i dalszą kontynuację po powrocie styku S do stanu 0.
	Odmierzanie czasu zadziałanie z funkcją zatrzymania (TBS) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest załączony i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe wyłączony. Aktywacja styku S w trakcie odmierzania czasu powoduje jego zatrzymanie i dalszą kontynuację po powrocie styku S do stanu 0.
	Praca cykliczna z funkcją zatrzymania rozpoczynająca się od przerwy (TCS) - po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu wyłączonego. Aktywacja styku S w dowolnym momencie powoduje zatrzymanie cyklu. Wznowienie pracy od miejsca zatrzymania następuje po powrocie styku S do stanu 0.
	Praca cykliczna z funkcją zatrzymania rozpoczynająca się od zadziałania (TDS) - po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu załączonego. Aktywacja styku S w dowolnym momencie powoduje zatrzymanie cyklu. Wznowienie pracy od miejsca zatrzymania następuje po powrocie styku S do stanu 0.
	Opóźnione zadziałanie z funkcją reset (TAR) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe załączony. Aktywacja styku S w trakcie odmierzania czasu powoduje zatrzymanie cyklu bez zmiany stanu przekaźnika R. Powrót styku S do stanu 0 powoduje reset i rozpoczęcie nowego cyklu.
	Odmierzanie czasu zadziałania z funkcją reset (TBR) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie załączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe wyłączony. Aktywacja styku S w trakcie odmierzania czasu powoduje zatrzymanie cyklu bez zmiany stanu przekaźnika R. Powrót styku S do stanu 0 powoduje reset i rozpoczęcie nowego cyklu.
	Praca cykliczna z funkcją reset rozpoczynająca się od przerwy (TCR) - po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu wyłączonego. Aktywacja styku S w dowolnym momencie powoduje zatrzymanie cyklu bez zmiany stanu przekaźnika R. Powrót styku S do stanu 0 powoduje reset i rozpoczęcie nowego cyklu.

Schemat podłączenia przekaźnika czasowego	Widok panelu czołowego
