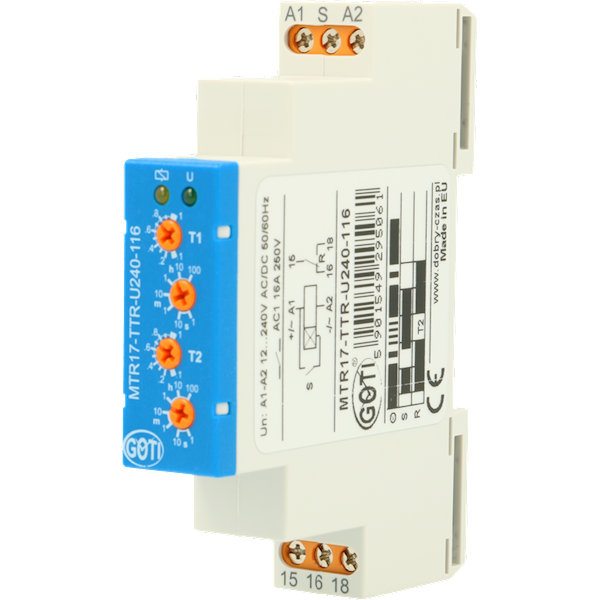

Przekaźnik czasowy MTR17-TTP-U240-116

Opis:

Charakterystyka:

Przekaźnik czasowy MTR17-TTP-U240-116 realizuje funkcję odmierzania jednego cyklu pracy T2 jeżeli impuls wyzwalający miał długość nie krótszą niż T1. Przeznaczony jest do zastosowań w układach automatyki i sterowania w układach wentylacji, ogrzewania, oświetlenia oraz napędach elektrycznych. Posiada niezależną regulację czasów T1 oraz T2 w zakresie 0,1s...100h. Przekaźnik MTR17-TTP-U240-208 może być podłączony do dowolnego źródła zasilania AC lub DC o napięciu mieszczącym się w zakresie 9,6…264V. Posiada dwie pary styków przełącznych 2NO/NC o obciążalności 8A. Wykres i opis działania funkcji przestawiono w poniższej tabeli.

Opóźniona generacja impulsu wyzwalana stabilnym poziomem na styku S (TP) - każde zbocze dodatnie na styku S rozpoczyna odmierzanie czasu T1, po upływie którego przekaźnik wykonawczy R zostanie załączony na czas T2. W trakcie odmierzania czasu T1 styk S musi być aktywny, w przeciwnym razie cykl pracy zostanie przerwany.

Schemat podłączenia przekaźnika czasowego	Widok panelu czołowego
