Przekaźnik nadzorczy napięcia MMR17-V3B-M230-108

Opis:

Do kontroli napięć 3x230VAC lub 1x230VAC/DC, True RMS, funkcje window,undervoltage,asymetria,kierunek faz, czas opóźnienia i powrotu (0.5…10s) , styki: 1Px8A AC1

Charakterystyka:

Przekaźnik kontroli napięcia MMR17-V3B-M230-108.

• kontrola napięcia True RMS,
• kontrola asymetrii,
• kontrola kierunku,
• funkcje napięciowe Window i Undervoltage,
• regulacja górnego progu napięciowego 80…120% Un,
• regulacja dolnego progu napięciowego 70…110% Un,
• regulowany, symetryczny czas wyłączenia i powrotu 0,5…10s.

Jest to układ służący do zabezpieczenia odbiornika przed nieprawidłową wartością napięcia zasilającego. Może być stosowany do pomiaru napięcia trójfazowego AC, a także jednofazowego AC lub DC o wartości znamionowej 230V.
Układ może działać przy jednoznacznie określonym kierunku wirowania faz przez, co zabezpiecza odbiornik przed ich zamianą.
Próg asymetrii napięciowej ustawiony jest programowo na wartość 20% (46V).
Przełącznik trybu pozwala użytkownikowi na wybór sposobu monitorowania zasilania czyli załączenie kontroli asymetrii lub układu kontroli kierunku wirowania. Stan pracy przekaźnika jest sygnalizowany za pomocą dwóch diod LED umieszczonych na panelu czołowym.

Cel stosowania
Urządzenie  zabezpiecza przed przegrzaniem się silnika spowodowanego spadkiem napięcia zasilania lub uszkodzeniem w wyniku przekroczenia napięcia znamionowego. Układ może spowodować wyłączenie silnika lub generuje informacje dla obsługi o stanie awaryjnym.
Stan układu można odczytać z zachowania się diod LED:
Dioda LED żółta – sygnalizuje załączenie przekaźnika wykonawczego R.
Dioda LED zielona:
Miganie diody zielonej krótkimi impulsami o wypełnieniu około 10% oznacza spadek wartości napięcia wejściowego dowolnej fazy poniżej progu Umin.
Miganie diody zielonej długimi impulsami o wypełnieniu około 90% oznacza wzrost wartości napięcia wejściowego powyżej górnego progu Umax.
Miganie diody zielonej impulsami o wypełnieniu około 50% oznacza trzy możliwe stany:

• nieprawidłowy kierunek wirowania faz,
• przekroczony próg asymetrii Uasym,
• górny próg napięcia Umax został ustawiony poniżej dolnego progu Umin.

Ustawienia parametrów
Aby aktywować funkcję Undervoltage potencjometrem wyboru funkcji wybieramy U (Undervoltage). Jeżeli chcemy dodatkowo włączyć funkcję ochrony przed asymetrią zasilania – wybieramy funkcję UA (Undervoltage+Asymmetry). Jeżeli chcemy również kontrolować kolejność faz – wybieramy funkcję UAS (Undervoltage+Asymmetry+Sequence).

Aby aktywować funkcję Window potencjometrem wyboru funkcji wybieramy W (Undervoltage). Jeżeli chcemy dodatkowo włączyć funkcję ochrony przed asymetrią zasilania – wybieramy funkcję WA (Window+Asymmetry). Jeżeli chcemy również kontrolować kolejność faz – wybieramy funkcję WAS (Window+Asymmetry+Sequence).

Do nastawy wartości napięcia dolnego progu zadziałania używamy potencjometru oznaczonego „min”. Zakres nastawy zaczyna się od 70% napięcia fazowego znamionowego tzn. że po przekroczeniu progu 161V układ zacznie odmierzać czas do zadziałania zabezpieczenia. Ponieważ w układzie zastosowano metodę pomiaru napięcia skutecznego TrueRMS pomiar będzie dokładny pomimo możliwości występowania odkształceń napięcia. Czas opóźnienia wyłączenia i powrotu ustawiamy potencjometrem T w zakresie od 0,5 do 10s. Wybór czasu jest kompromisem pomiędzy kosztem przestoju linii technologicznej, a kosztem awarii napędu.

Funkcje pomiarowe

	MU (undervoltage) – spadek napięcia wejściowego dowolnej fazy poniżej nastawionego progu Umin powoduje rozpoczęcie odmierzania czasu opóźnienia T. Jeżeli w czasie T wartość napięcia wejściowego będzie nieprzerwanie mniejsza od Umin, przekaźnik wykonawczy R zostanie wyłączony. Ponowne załączenie przekaźnika nastąpi w przypadku, gdy napięcia wejściowe wszystkich faz przekroczą wartość Umax. Układ nie reaguje na spadki napięć trwających krócej od nastawionego czasu T. Wersja V3B posiada symetryczne opóźnienie T dla załączenia i powrotu.
	MW (window) – spadek napięcia wejściowego dowolnej fazy poniżej nastawionego progu Umin lub wzrost powyżej Umax powoduje rozpoczęcie odmierzania czasu opóźnienia T. Jeżeli w czasie T wartość napięcia wejściowego będzie znajdować się nieprzerwanie poza zakresem [Umin, Umax], przekaźnik wykonawczy R zostanie wyłączony. Ponowne załączenie przekaźnika nastąpi w przypadku, gdy napięcia wejściowe wszystkich faz znajdować będą się pomiędzy nastawionymi progami Umin i Umax. Układ nie reaguje na przekroczenia progów trwających krócej od nastawionego czasu T.Wersja V3B posiada symetryczne opóźnienie T dla załączenia i powrotu.
	MS (sequence) – zmiana kierunku wirowania faz powoduje rozpoczęcie odmierzania czasu opóźnienia T. Jeżeli w czasie T kierunek faz nie powróci do poprawnego, przekaźnik wykonawczy R zostanie wyłączony. Ponowne załączenie przekaźnika nastąpi w przypadku, gdy układ kontrolny wykryje poprawny kierunek faz.

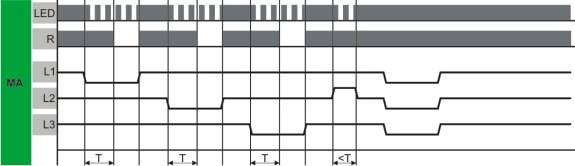

	MA (asymetry) – wzrost napięcia asymetrii powyżej ustalonego progu Uasym powoduje rozpoczęcie odmierzania czasu opóźnienia T. Jeżeli w czasie T wartość napięcia asymetrii nie spadnie poniżej Uasym, przekaźnik wykonawczy R zostanie wyłączony. Ponowne załączenie przekaźnika nastąpi w przypadku, gdy napięcie asymetrii spadnie poniżej wartości Uasym. Układ nie reaguje na asymetrię trwającą krócej od nastawionego czasu T.

Schemat podłączenia przekaźnika nadzorczego w sieci  trójfazowej.	Schemat podłączenia przekaźnika nadzorczego w sieci jednofazowej.	Widok panelu czołowego.

Dane techniczne - karty katalogowe

Uwagi:

CE, RoHS
