Rozrusznik gwiazda trójkąt RGT-11/C

Opis:

Charakterystyka:

Rozrusznik gwiazda-trójkąt jest stosowany do rozruchu silników indukcyjnych o średniej i dużej mocy. Układ ten umożliwia łagodny start silnika, zmniejszając prąd rozruchowy i obciążenie mechaniczne. Składa się z trzech styczników powietrznych, które kontrolują przełączanie między trybem gwiazdy (Y) i trójkąta (Δ), oraz przekaźnika czasowego, który zarządza czasem przełączania. Dodatkowo, przekaźnik termiczny chroni przed przeciążeniami, a czujnik zaniku fazy monitoruje napięcie, wyłączając układ w przypadku spadku poniżej określonego poziomu. To rozwiązanie jest szczególnie użyteczne w aplikacjach .
Oferta dotyczy rozrusznika gwiazda-trójkąt RGT-11/C - wersja C - do silnika o mocy 11 kW
Przełącznik gwiazda - trójkąt zmniejsza trzykrotnie prąd rozruchowy silnika. Stosujemy go w celu zmniejszenia prądu pobieranego z sieci podczas rozruchu . Uzwojenie stojana łączone jest w gwiazdę tylko na czas rozruchu. Wówczas spadki napięć w instalacji są trzykrotnie mniejsze niż w przypadku rozruchów bezpośrednich. Ponieważ moment rozruchowy również jest trzykrotnie mniejszy, dlatego rozrusznik stosujemy, gdy rozruch odbywa się przy niewielkim obciążeniu – rozruch lekki. Ponadto rozrusznik stosujemy do uruchamiania silników średnich mocy oraz silników, które standardowo podczas ciągłej pracy pracują z uzwojeniami połączonymi w trójkąt. Układy montowane są pod zamówienie klienta. Typowy czas realizacji - do 2 dni roboczych.
Standardowo układy posiadają wbudowane :

• przycisk START i STOP, lampka kontrolna oraz przycisk awaryjny - " tzw. grzybek"
• zabezpieczenie przed przeciążeniem (termik) oraz
• czujnik zaniku fazy który zabezpiecza silnik przed przegrzaniem spowodowanym zanikiem fazy. Próg asymetrii jest ustawiony na stałą wartość 80 V.

Oferujemy wykonania dla silników o mocach od 5,5 kW do 55 kW. Oferujemy rozruszniki w następujących wersjach:
Wersja A - elementy do montażu przez klienta . W skład zestawu wchodzą tylko aparaty elektryczne potrzebne do zmontowania układu - styczniki -3 szt., przekaźnik termiczny, sterownik gwiazda - trójkąt, czujnik zaniku fazy.
Wersja B - układ zmontowany (wykonane połączenia elektryczne) na szynie TH35 lub płycie montażowej. W skład zmontowanego zestawu wchodzą dodatkowo złączki do podłączenia zasilania (5 szt. ), uzwojeń silnika (6 szt.) i przycisków sterowniczych (3 szt.)

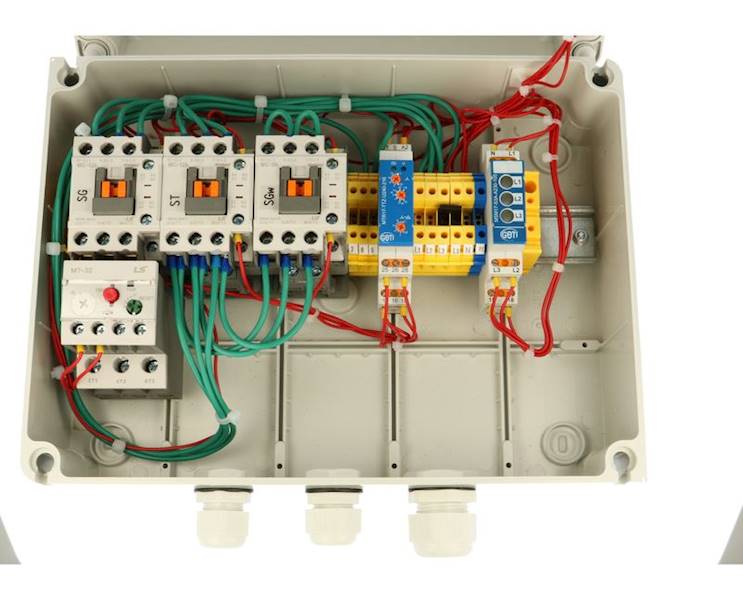

Wersja C – układ zmontowany i umieszczony w obudowie z przyciskami sterowniczymi. Układ przygotowany do podłączenia zasilania i uzwojeń silnika. Zamontowane przyciski START-STOP , grzybek bezpieczeństwa, oraz lampka kontrolna. Obudowa standardowa z poliwęglanu lub ABS. Stopień ochrony IP56.
Wersja D - wykonania specjalne wg uzgodnień z klientem np.

😊dodatkowe zabezpieczenie przed spadkiem napięcia w dowolnej fazie,
😊kontrola kierunku wirowania silnika,
😊kontrola styków stycznika głównego,
😊regulowana asymetria zasilania
😊rozruch sprężarek z podnoszeniem zaworów,
😊montaż dodatkowych przycisków sterowniczych, kaset sterowniczych, wyłączników    bezpieczeństwa
😉układy Dahlandera
😊automatyczne układy do pracy prawo-lewo
